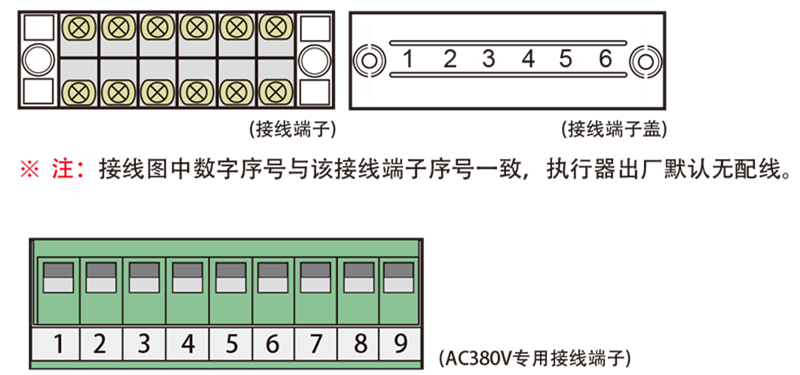

20-40N普通开关型

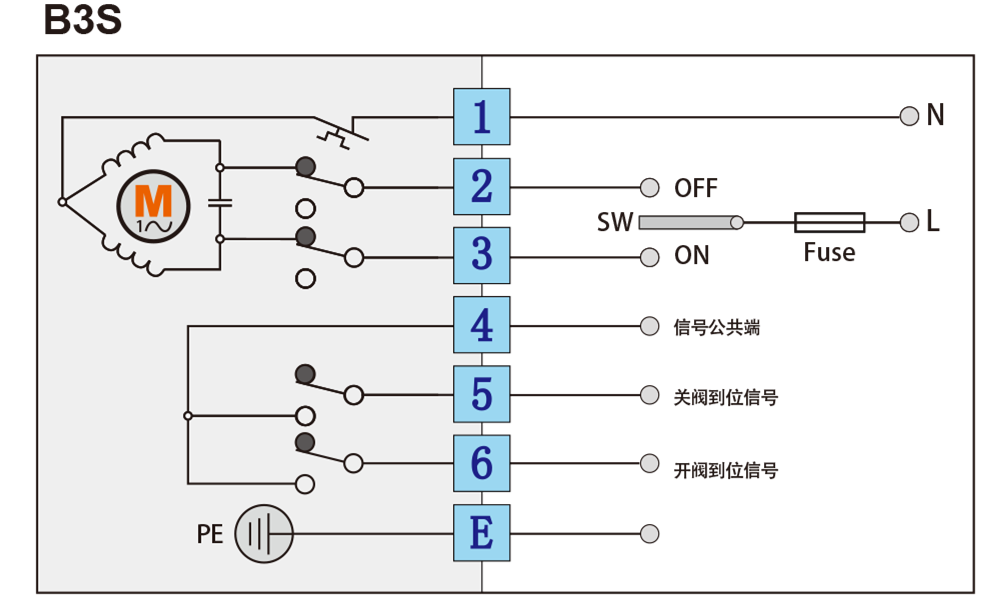

控制说明

 □ SW切换至2 ,电动执行器将顺时针旋转,到位后 4与5接通,给出关阀到位信号。

 □ SW切换至3 ,电动执行器将逆时针旋转,到位后 4与6接通,给出开阀到位信号。

 ※ 注1：执行器运行中 4与 56都处于断开状态。

 ※ 注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。

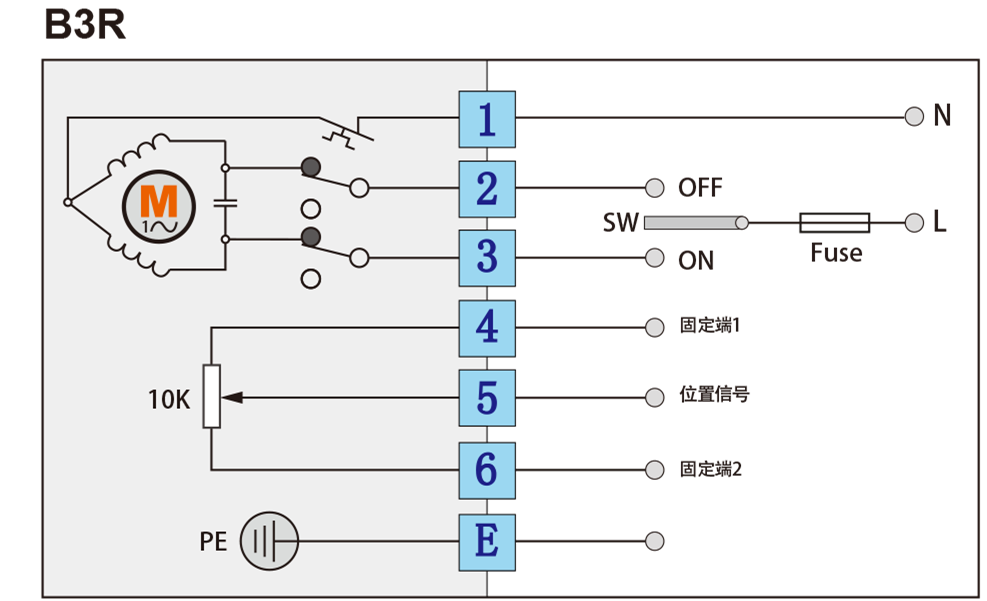

控制说明

□ SW切换至2，电动执行器将顺时针转动，45之间的电阻值将变小，关阀到位后电动执行器停转。

□ SW切换至3，电动执行器将逆时针转动，45之间的电阻值将变大，开阀到位后电动执行器停转。

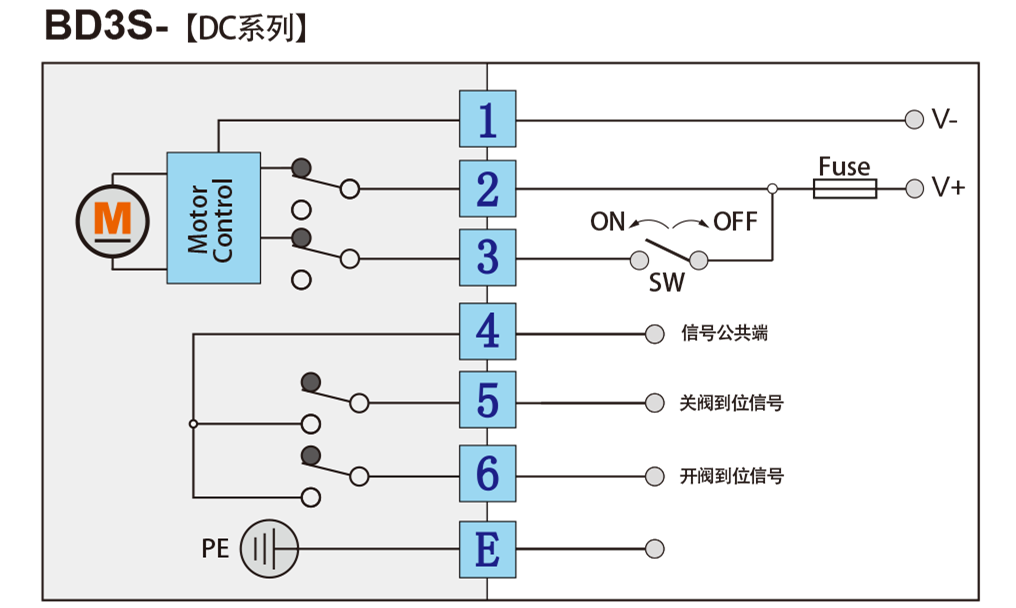

控制说明

□ SW断开 ,电动执行器将顺时针旋转,到位后4与6接通,给出关阀到位信号。

□ SW闭合 ,电动执行器将逆时针旋转,到位后4与5接通,给出开阀到位信号。

※ 注1：执行器运行中45与6都处于断开状态。

※ 注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。

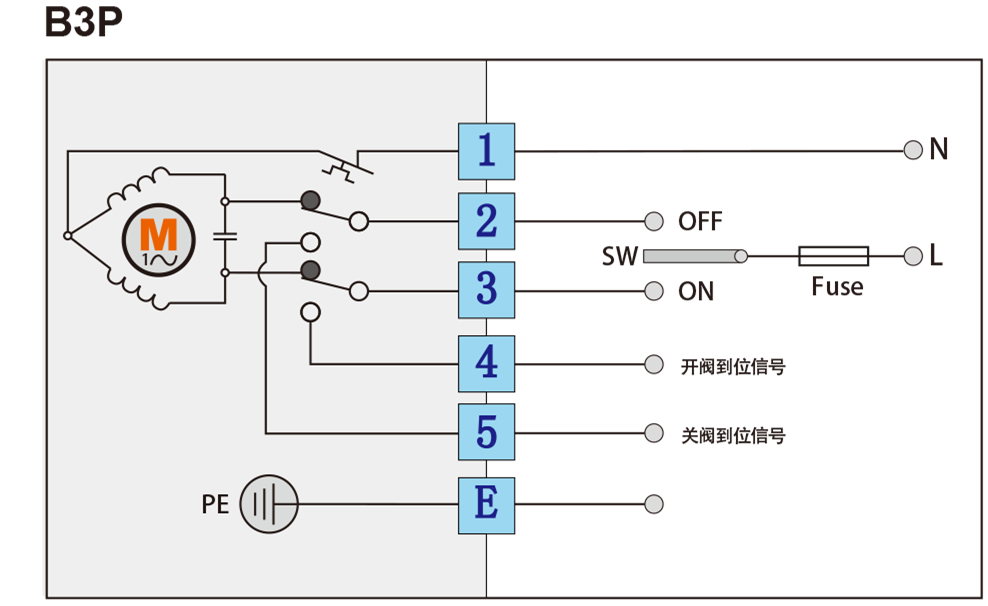

控制说明

□ SW切换至2 ，电动执行器将顺时针旋转，到位后 2与5 接通，给出关阀到位信号。

□ SW切换至3，电动执行器将逆时针 旋转，到位后3与4 接通，给出开阀到位信号。

※ 注1：执行器运行中 2与 5、  3与4 都处于断开状态。

※ 注2：反馈信号与执行器实际到位时刻同步。

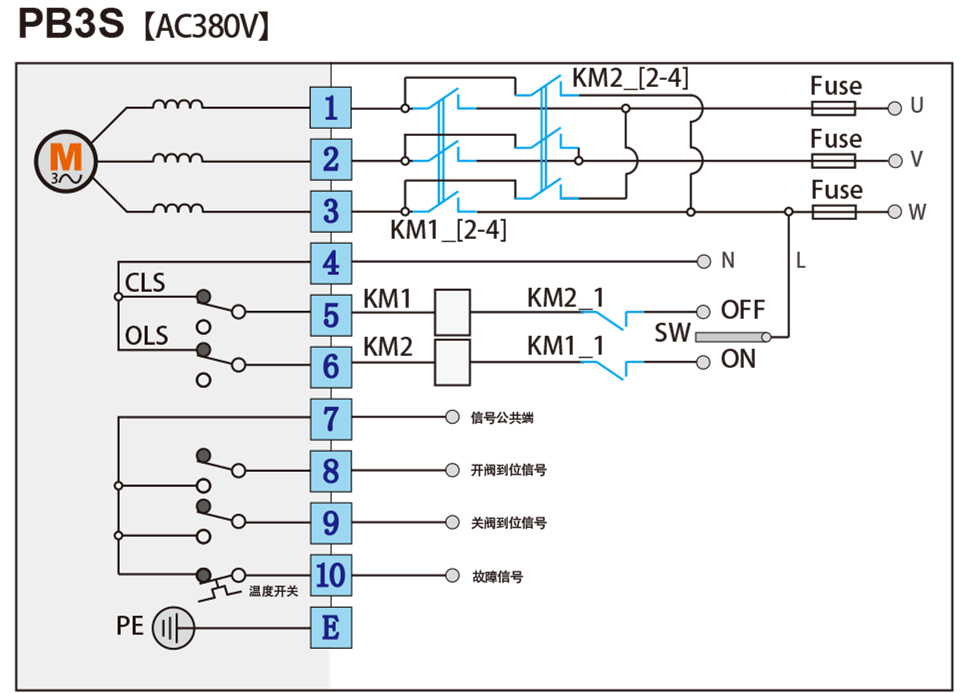

控制说明

□ SW切换至OFF ，电动执行器将顺时针旋转，到位后7与9接通，给出关阀到位信号。

□ SW切换至ON ，电动执行器将逆时针旋转，到位后7与8接通，给出开阀到位信号。

※ 注1：执行器运行中7与8 9都处于断开状态。

※ 注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能切断执行器的供电。
